突合せ端子は、電線同士を延長し接続するときに使用する「筒状」の製品です。電線の被覆を剥いた芯線を端子の両側から差し込み、中央で電線（芯線）同士が突き合わさることから”突合せ端子”と呼ばれます。端子に適合した圧着工具で圧着（かしめる）することで接続できます。

• 材質には導電率に優れた無酸素銅が用いられ、さらにスズメッキ処理が施されることで、耐食性が向上しています。
• 電線同士を安定的かつ長期間にわたって接続できるため、自動車、産業機器、配電盤など幅広い用途で使用されています。

【参考】重合せ端子と突合せ端子

重合せ端子	突合せ端子
重合せ端子　品番：DP-60	突合せ端子　品番：DC-80
内部構造	内部構造

自動車やバイクなどの分野では、電装配線を補修等で配線を延長するときに使用されます。

クローズドバレル用の圧着工具をご使用ください。また、使用する電線サイズおよび端子のサイズ、絶縁被覆の有無、防水性能の有無により適用工具が異なります。詳しくはご使用される端子の適用工具をご確認してください。

なお、自動車補修分野ではJIS規格は対象外ですが、これまで難しかった太線の圧着を容易にし、圧着部の引張強度が公益社団法人日本自動車技術会（JASO規格）「JASO D616：導体圧着部の最小引張強度」をクリアする 簡易圧着工具 D-19N／D-20N をご用意しています。

【注目製品】 簡易圧着工具D-19N / D-20N | ヒーロー電機株式会社｜1968年創立・自動車補修用電装部品専門メーカー
https://hem.co.jp/special-d19n

突合せ端子のご使用に際しまして、以下の点にご注意してください。

• 電線の被覆を適切に剥き、芯線部分を端子の奥に突き当たるまで挿入してください。
• 端子内の中央で電線同士が突き合わさっているか確認し、規定位置で確実に圧着してください。（浅いと抜けやすくなります）
• 端子の圧着後は電線を軽く引き、抜けないかを必ず確認してください。
• 必ず絶縁処理を行い、他の金属部分に触れないようにしてください。

どちらも似たような外観形状ですが、接続方法が異なります。

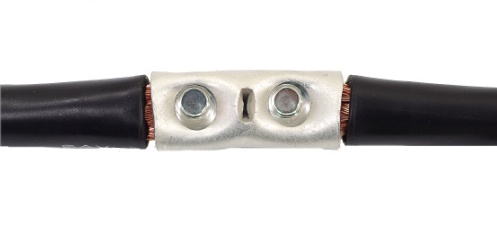

突合せ端子
→ 電線を両側から差し込み、端子の中央で突き合わせて2ヶ所で圧着します。

重合せ端子
→ 電線を端子の内で重ねて入れて1ヶ所で圧着します。

【参考】重合せ端子と突合せ端子

重合せ端子	突合せ端子
重合せ端子　品番：DP-60	突合せ端子　品番：DC-80
内部構造	内部構造
